Beschrijving

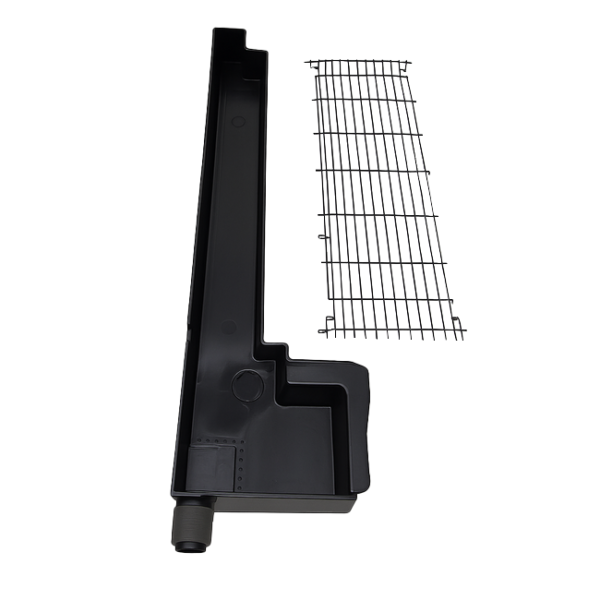

LG drain kit t.b.v. verticale montage kanaalunits UM12/18FH.NA0 + CM18/24/30F.NA0

De LG ENCXLUS maakt het mogelijk om binnenunits, die normaal gesproken horizontaal worden gemonteerd, ook verticaal te installeren. Danzij deze drain kit kan condenswater, ook bij verticale montage, correct worden afgevoerd.

Toepassingen

De LG ENCXLUS drain kit is geschikt voor de volgende modellen:

• UM12FH.NA0
• UM18FH.NA0
• UM30F.NA0
• CM18F.NA0
• CM24F.NA0

Wat zit er in de doos?

De kit bestaat uit de volgende onderdelen:

• 1x verticale condensaatafvoerbak: Opvangbak voor condenswater die geschikt is voor verticale montage van de binnenunit. Vervangt de standaard horizontale condensbak.
• 1x metalen rooster (veiligheidsrooster/filterframe): Beveiligingsrooster dat voor de luchtinlaat wordt geplaatst; voorkomt aanraking van interne delen en houdt het voorfilter op zijn plaats.
• 4x rubberen doorvoerbussen/afstandsbussen: Rubberen delen die trillingen dempen en zorgen voor veilige bevestiging van de unit.
• 4x sluitringen: Wordt samen met de moeren gebruikt voor stevige en stabiele montage.
• 4x moeren (M10): Voor de bevestiging van de unit op montagebouten of ankers.
• 5x schroeven (D4 x L10): Bevestigingsschroeven voor o.a. het metalen rooster of veiligheidsdelen.
• 1x koppelstuk om CN_FLOAT te overbruggen (kortsluitstekker): Elektrisch stekkertje dat de “float sensor” (vlotterschakelaar) kortsluit — nodig als de sensor niet gebruikt wordt bij verticale montage.
• 1x koppelstuk om CN_D_PUMP uit te schakelen: Stekker om de aansluiting van de interne condenspomp te deactiveren of te wijzigen bij verticale plaatsing.
